2X Kidde Ariel tűzjelzőközpont logó feltöltés menete
- Töltsük le a számítógépünkre a feltölteni kívánt logót.

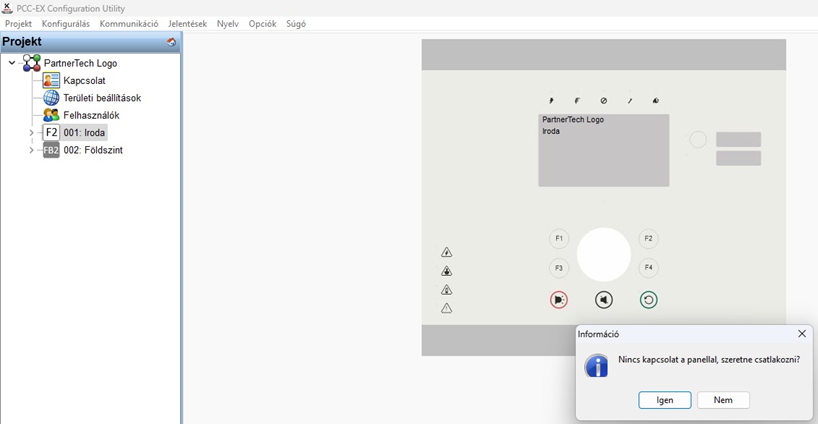

- Ezután indítsuk el a PCC-EX programot és csatlakozzunk a projekthez, amihez a logót fel kívánjuk tölteni.

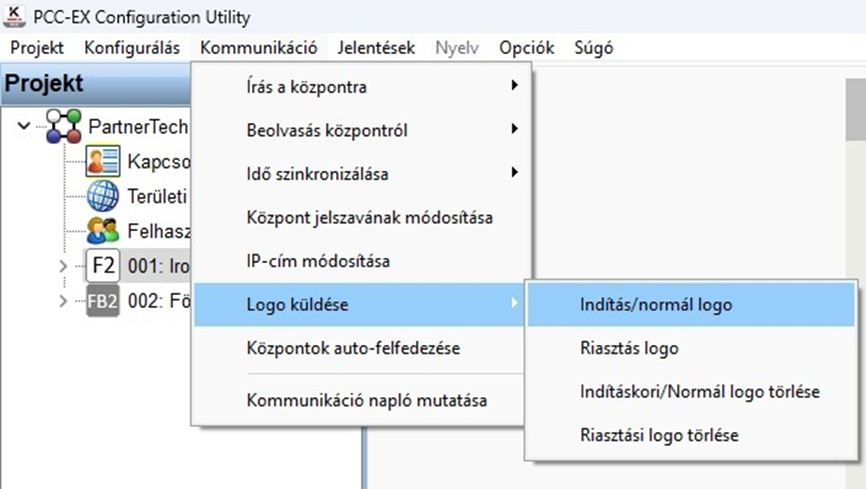

- Válasszuk ki a Kommunikációs fülön a „Logo küldését” és kattintsunk az „Indítás/normál logo”-ra.

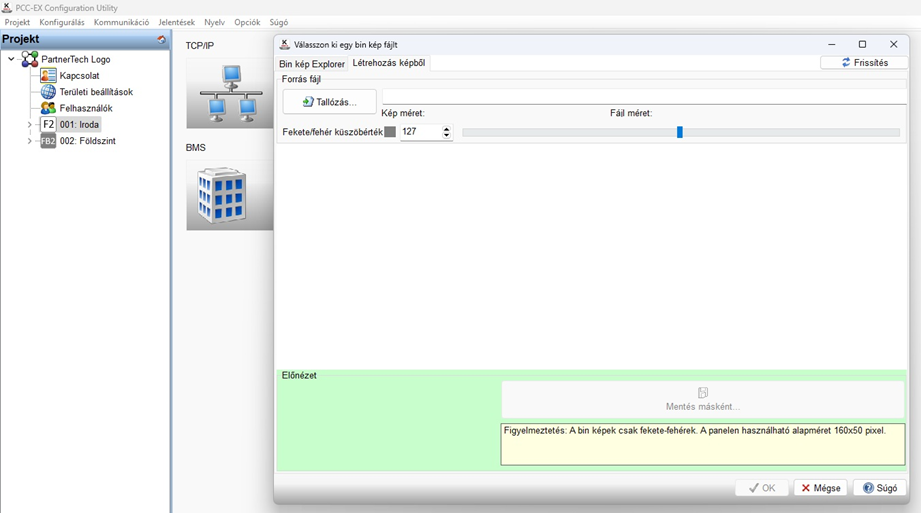

- Ezután megjelenik a „Logo szerkesztő” felül. Itt tudjuk betallózni a képet, amit letöltöttünk a számítógépünkre.

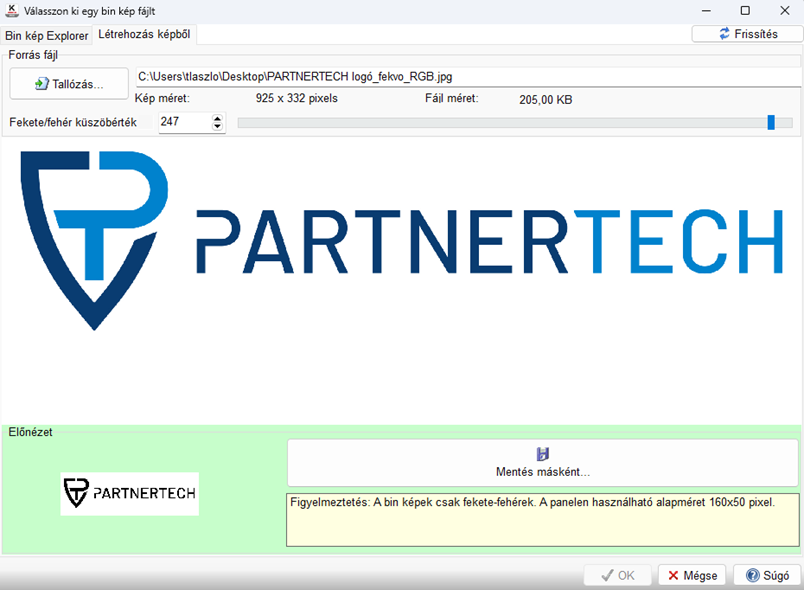

- Ezután tudjuk a kép küszöbértékét (fényerejét) állítani. A feltölteni kívánt kép minősége az „Előnézet” ablakban megtekinthető.
- Amennyiben a kép megfelelő, akkor mentsük el a képet. A kép egy bin kiterjesztésű file lesz. Ezt tudjuk majd feltölteni a tűzjelző központra.

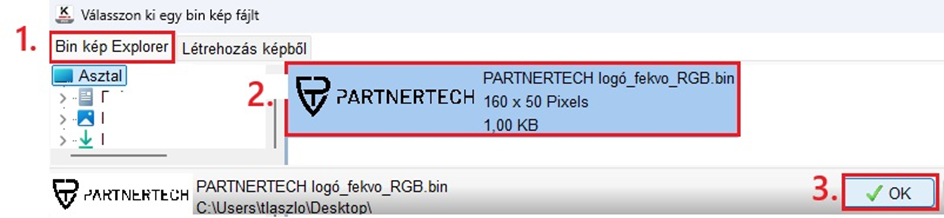

- A kép mentése után válasszuk ki a szerkesztő fül bal oldalán látható „Bin kép Explorer” fület.
- Válaszuk ki az előbb legenerált bin file-t, és kattintsunk az „OK” gombra.

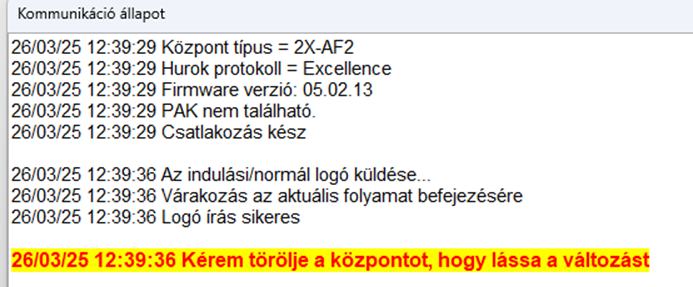

- Ezután a központon hajtsunk végre egy törlést, és a logo feltöltésre kerül.

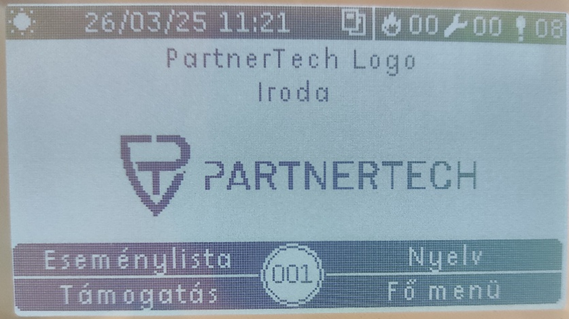

- A központon megjelenített logó kép:
A logó feltöltés menete az alábbi videóban is megtekinthető:
