Nyitásérzékelők csatlakoztatása ATS Advanced központokhoz



1.

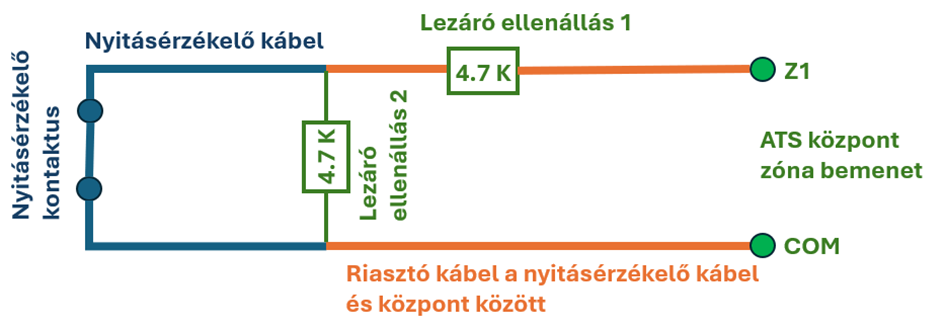

Egy kétvezetékes, beépített ellenállás nélküli nyitásérzékelő csatlakoztatása a következő módon történik ATS Advanced központokhoz:

A központon a Z1 és COM között a következő ellenállás értékek mérhetőek, a nyitásérzékelő és a riasztó kábel állapotától függően:

Mi történik akkor, ha valaki szándékosan vagy véletlenül elvágja a nyitásérzékelő saját kábelét (kék színnel jelölve az első ábrán)? Ez a kábel egyes nyitásérzékelőknél több méter hosszúságú is lehet. Ilyenkor az ATS központ aktív állapotot érzékel, mintha az ajtó (nyitásérzékelő kontaktus) nyitva lenne. Vagyis a központ hatástalanított állapotában is előidézhető egy olyan szabotázs állapot, amit a központ alapvetően „csak” egy nyitott ajtónak érzékel. Ezen kockázat kiküszöbölésére használhatunk 4 vezetékes (szabotázs körrel ellátott) nyitásérzékelőket (például DC101).



2.

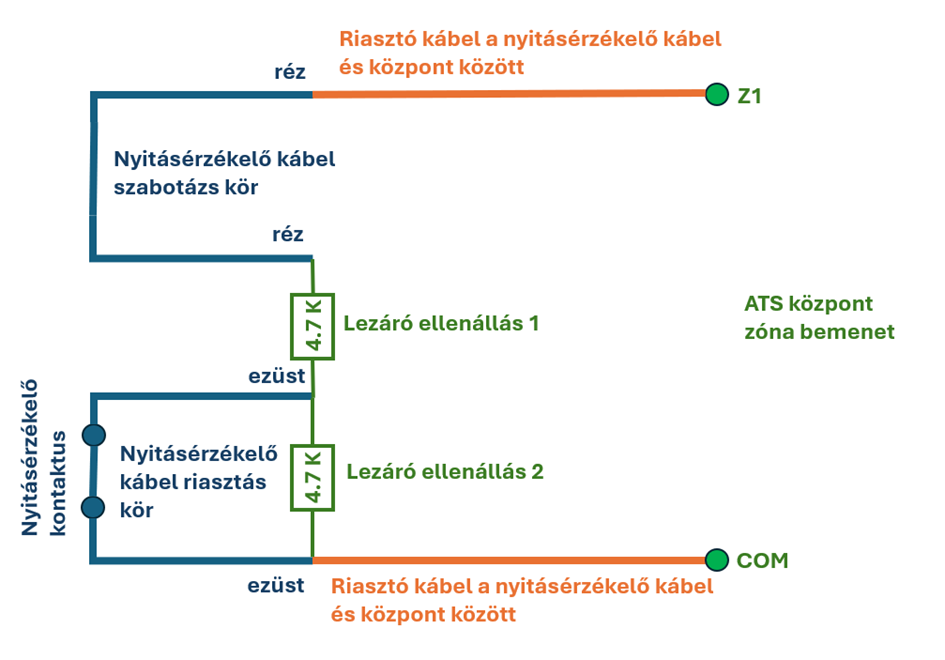

4 vezetékes (szabotázs körrel ellátott) nyitásérzékelők bekötése (például DC101):

A vezetékes (szabotázs körrel ellátott) nyitásérzékelő kábelében 2 x 2 ér fut végig. A DC101 nyitásérzékelőt példaként használva ’ezüst’ színű a nyitásérzékelő riasztás köre, ’réz’ színű a nyitásérzékelő kábel szabotázs köre. A 4 eret tartalmazó kábel egyes nyitásérzékelőknél több méter hosszúságú is lehet.



A központon a Z1 és COM között a következő ellenállás értékek mérhetőek, a nyitásérzékelő és a riasztó kábel állapotától függően:



Azért még itt sem lehet teljes az örömünk. Mi történik akkor, ha valaki a nyitásérzékelő kábel riasztási körén csinál egy szándékos rövidzárat? Ezzel ki tudja iktatni a nyitásérzékelő kontaktusát, vagyis az ATS központ zárt állapotúnak érzékelné a nyitott ajtót is. Ezen kockázat előfordulása jóval alacsonyabb, de beépített ellenállással rendelkező nyitásérzékelők (például DC101R4.7) használatával ez a kockázat is kiküszöbölhető.



3.

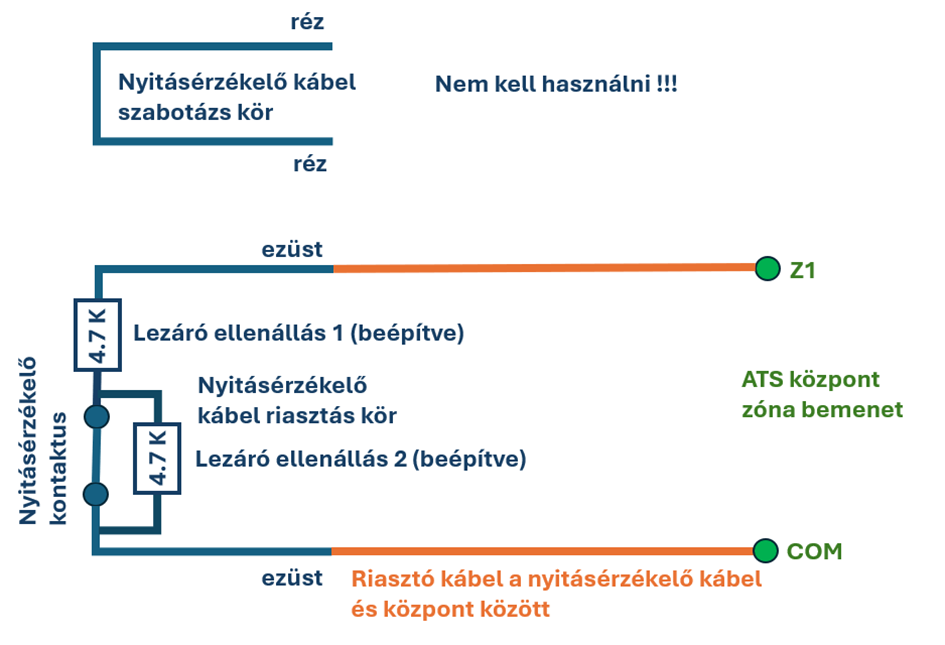

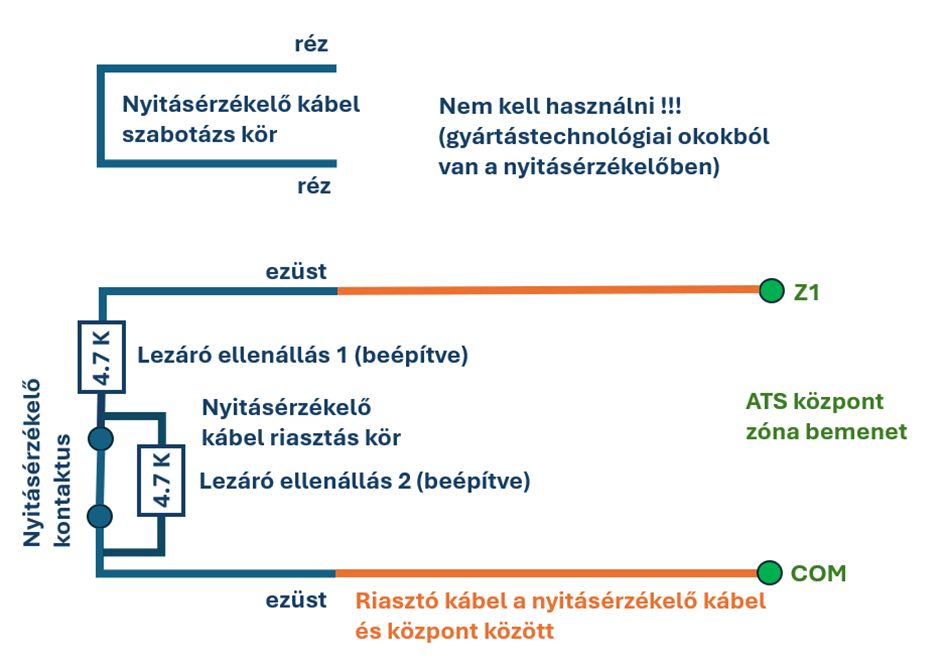

Beépített ellenállással rendelkező nyitásérzékelők bekötése (például DC101R4.7):

Ritka, de ez esetben a nagyobb biztonsági szint egyszerűséggel is jár. Beépített ellenállás esetén egyrészt nem nekünk kell időt töltenünk az ellenállások bekötésével (mivel azokat tartalmazza a nyitásérzékelő), másrészt pedig csak a nyitásérzékelő riasztás körét (’ezüst’ kábelek) kell használni. A nyitásérzékelő kábel szabotázs körének (’réz’ kábelek) használatára nincs szükség.



A központon a Z1 és COM között a következő ellenállás értékek mérhetőek, a nyitásérzékelő és a riasztó kábel állapotától függően:

De mivel a biztonság mindig tovább fokozható, ne feledkezzünk meg azokról az esetekről, ha egy erős külső mágnes elhelyezésével próbálják szabotálni a nyitásérzékelő működését. Előfeszített és többszörösen előfeszített nyitásérzékelők használatával ez a kockázat is kiszűrhető, de erről már egy korábbi blogunkban beszámoltunk:

https://partnertech.hu/blog/blog_behatolasjelzo_rendszer/nyitaserzekelok_szabotalhatosaga
