HB304 támadásjelző csatlakoztatása ATS Advanced központokhoz



1.

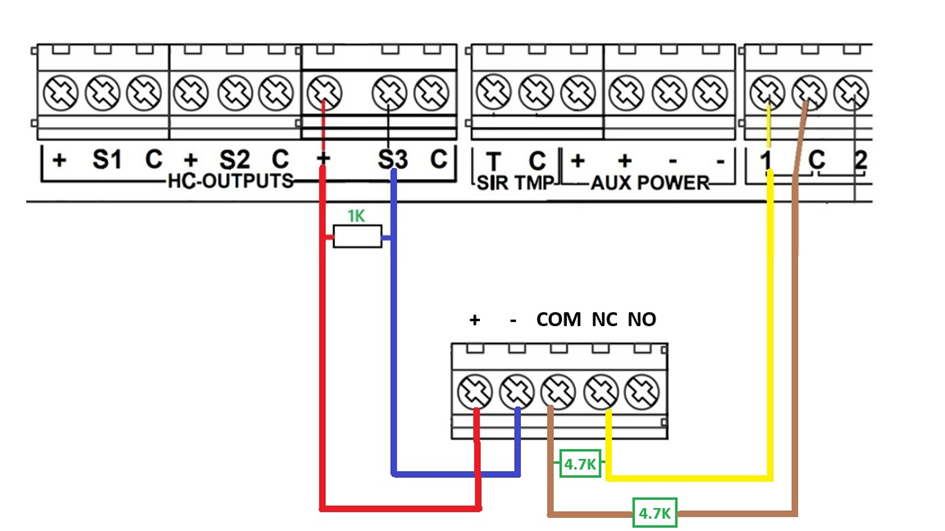

A támadásjelző fizikai bekötése az alábbi módon javasolt:

A támadásjelző COM / NC kimenete csatlakozik a központ zónáira. Ez akkor is működik, ha a támadásjelző nem kap tápellátást.

A támadásjelző + / - bemenetére azért szükséges tápellátást adni, mert így érhetjük el azt, hogy a támadásjelzőn levő piros LED támadásjelzés után aktív maradjon addig, amíg a központon nem törlik a támadásjelzést.



2.

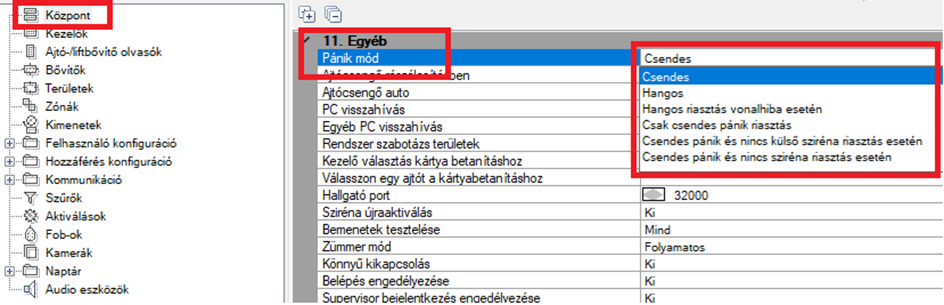

A központ beállításokban globálisan lehet állítani, hogy a rendszerben történt pánik / támadásjelzés milyen reakciót váltson ki:



3.

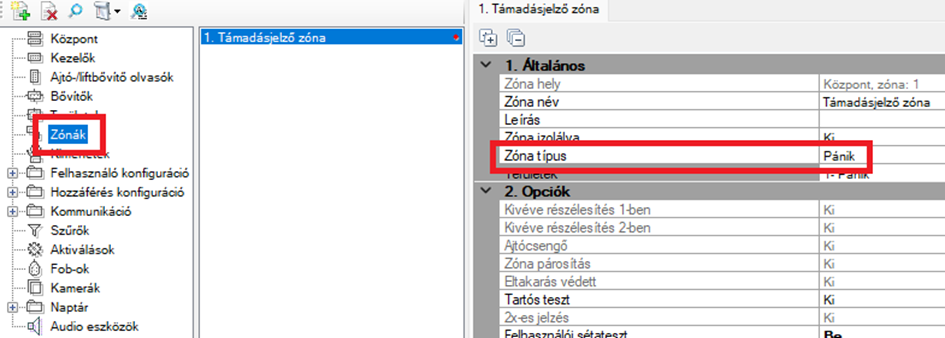

A támadásjelző zóna típusánál válasszuk a ’Pánik’ zóna típust.



4.

Jelen példában a HB304 támadásjelző tápellátása a központ 3-as kimenetéről valósul meg. Be kell állítani, hogy ezen kimenet folyamatosan aktív legyen, de amikor törlik a pánik / támadásjelzést, akkor a kimenet működése 3 másodpercre kikapcsoljon. Ezzel érjük el azt, hogy a pánik / támadásjelzés végén a HB304 támadásjelzőn levő piros LED visszaálljon nyugalmi állapotba.



5.

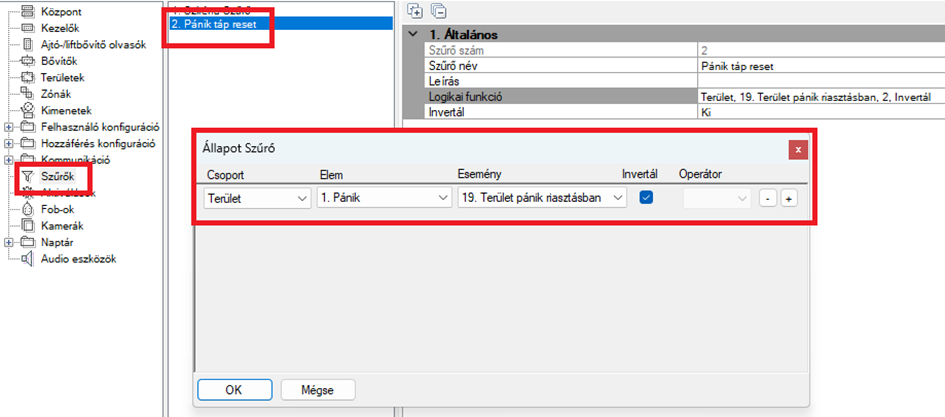

Első körben létre kell hoznunk egy olyan szűrőt, ami akkor kapcsol be, ha a pánik zónához tartozó terület már nincs pánik riasztásban:



6.

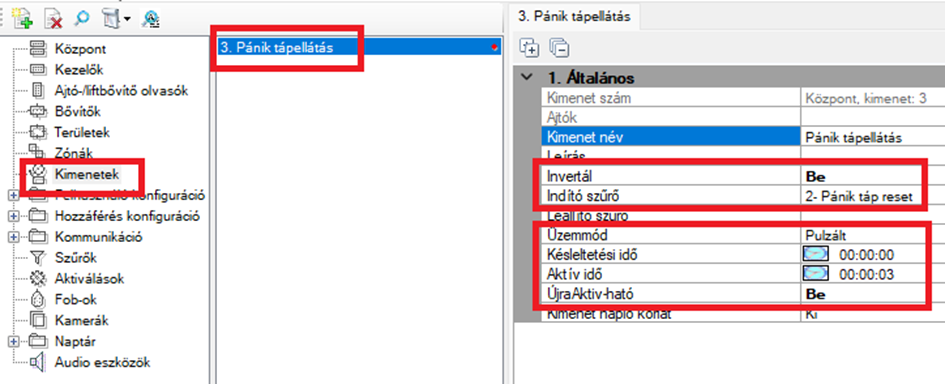

Következő lépésben pedig be kell állítanunk a pánik / támadásjelző eszköz tápellátását biztosító kimenet (jelen esetben központ kimenet 3) működését:

Az Invertál = BE opció miatt az adott kimenet folyamatosan aktív, folyamatosan biztosítja a tápellátást. Viszont amikor a ’Pánik táp reset’ szűrő aktiválásra kerül (ha a pánik zónához tartozó terület már nincs pánik riasztásban), a kimenet működése 3 másodpercre kikapcsol, resetelve ezzel a támadásjelző működését, visszaállítva az aktív LED-et normál állapotba.
