ATS Advanced kimenetvezérlés C4 szoftverből

C4 szoftverből ATS Advanced rendszereink kimenetvezérléséhez pár lépést szükséges megtennünk ATS8500 programozó szoftverben és a C4-ben. Az ATS Advanced központok esetében nem közvetlenül a kimenetet indítjuk, hanem egy trigger segítségével egy indítószűrőn keresztül aktiváljuk a kimenetet. A C4 szoftverből való vezérlés is e szerint a logika szerint működik.

A következő lépéseket szükséges elvégeznünk:

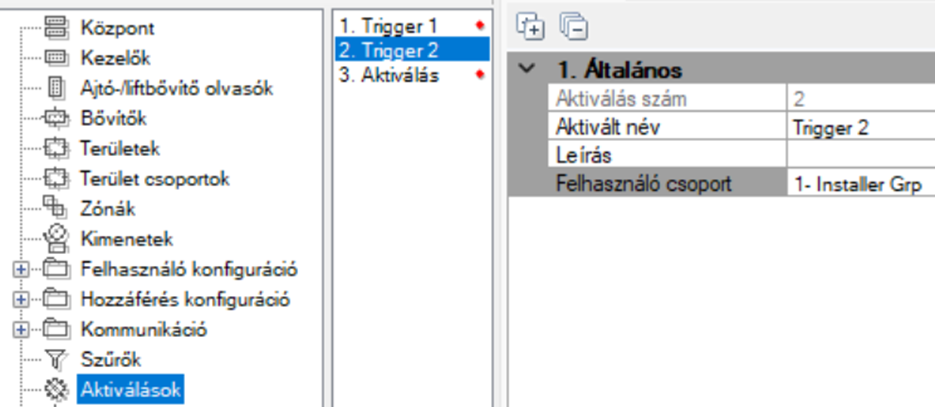

1. ATS8500 programozó szoftverben létre kell hoznunk egy aktiválást, úgynevezett Triggert, ezt az Aktiválások menüpontban tudjuk megtenni. Fontos beállítani, hogy a Felhasználó csoport „1 – Installer Grp” legyen. Jegyezzük meg, hogy melyik Triggert szeretnénk használni, több helyen is hivatkozni kell majd rá.

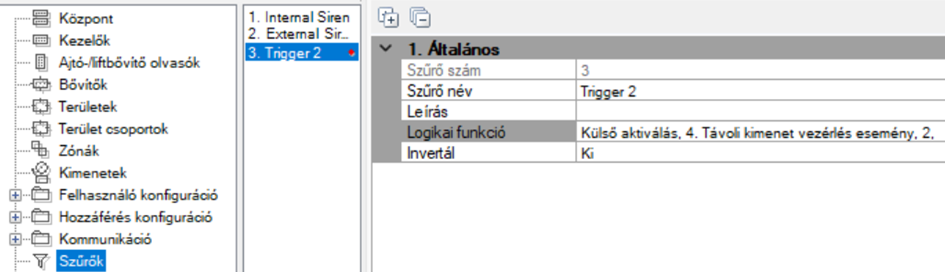

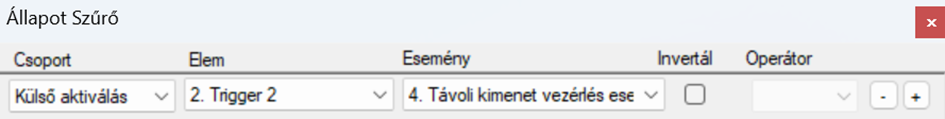

2. Szintén ATS8500-ban létre kell hoznunk egy szűrőt, a Szűrők menüpontban. Egy tetszőleges nevet adjunk meg, ajánlott a Trigger például, majd a következő logikai funkciót állítsuk be: Csoport – Külső aktiválás, Elem – A választott Triggerünk, Esemény – 4. Távoli kimenet vezérlés esemény.

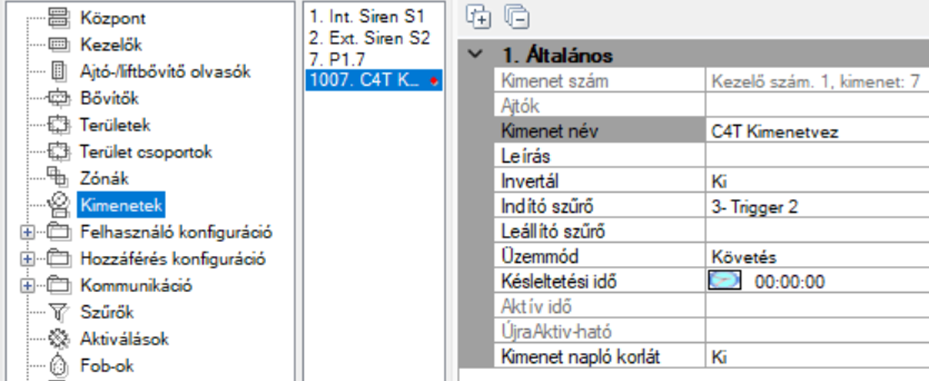

3. Kimenet menüpontban a tetszőleges kimenetünkhöz rendeljük hozzá a már beállított szűrőt, az Indító szűrő lehetőségnél. Fontos! A Trigger, a Szűrő, és az Indító szűrő egymásra hivatkozzon, vagy nem fog működni a kimenetvezérlés.

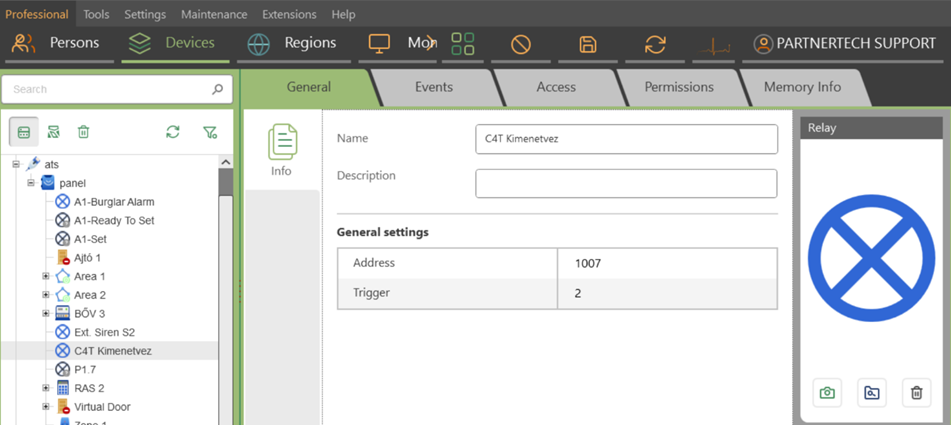

4. C4 szoftverünkben az Eszközök menüpontban a vezérelni kívánt kimenetünk oldalán, a Trigger lehetőségnél adjuk meg az ATS8500 programozó szoftverben beállított Trigger számát.
