DD1012xx érzékelő Walk Test konfiguráció



A DD1012xx sorozatú érzékelőknél számos olyan extra konfigurációs lehetőség áll rendelkezésünkre, amit egy átlagos mozgás érzékelővel nem tudunk megvalósítani. Ezeket az extra konfigurációs lehetőségeket szeretnénk néhány példán keresztül bemutatni.

1. A Walk Test és Day/Night bemenetek alapértelmezetten ki vannak kapcsolva. Ha szeretnénk ezen bemeneteket használni, akkor ezt be kell kapcsolni az 5-ös DIP kapcsoló Remote ON állásba való helyezésével.

2. A Walk Test és Day/Night bemenetek használata során beállítható, hogy az ezen bemenethez tartozó funkciók negatív (GND csatlakoztatása) vagy pozitív (+12V csatlakoztatása) indítással működjenek. Az egyszerűbb magyarázat kedvéért tudástárunkban negatív indítással magyarázzuk el az adott funkciók működését. Ehhez állítsuk a 3-as DIP kapcsolót Negative Polarity állásba.

3. A szigorúbb előírások miatt több helyen felmerül, hogy normál esetben ne látszódjon a mozgás érzékelőn a LED működése, legyen a LED kikapcsolva. Azonban egy központ oldalról jóváhagyott karbantartói séta teszt során mégis lehessen látni a LED-ek működést a mozgás érzékelőkön. Ennek az igénynek az első lépése az 1. pontban bemutatott 5-ös DIP kapcsoló Remote ON állásba való helyezése. Ahhoz azonban, hogy a leírt működés megvalósuljon, még két dologra szükség van:

• A Walk Test bemenetet aktiválni kell (negatívra kapcsolni), jelezve ezzel az érzékelőnek, hogy ilyenkor gyújtsa ki a LED-et, ha mozgást érzékel
• A Day/Night bemenetet de-aktiválni kell (negatívtól megszakítani), jelezve ezzel az érzékelőnek, hogy kapcsoljon át Night módból Day módba a séta teszt elvégzéséhez (Night mód alapvetően azt jelenti, hogy a rendszer élesítve van, működik a PIR és a radar is, ilyenkor természetesen nem használható a séta teszt).

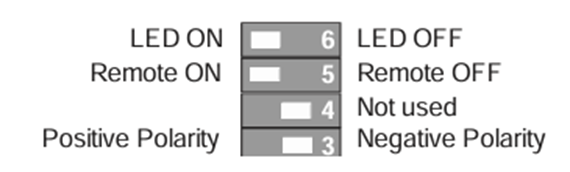

4. Ehhez a szükséges LED beállítások:

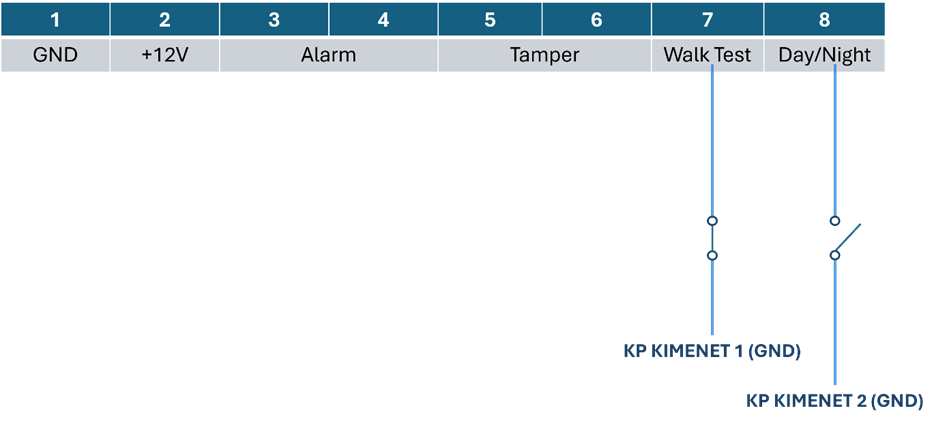

5. Ehhez a szükséges bekötések és központ oldali kimenetek:

Központ oldalról két vezérelhető kimenet használata szükséges:

• Kimenet 1: Normál esetben pozitív -> negatívot kapcsol, ha szeretnénk aktiválni a séta teszt funkciót
• Kimenet 2: Normál esetben negatív -> pozitívat kapcsol (megszakítja a negatívat), ha szeretnénk Day módba tenni az érzékelőt



Normál állapot (séta teszt mód kikapcsolva, érzékelő Night módba kapcsolva):

Séta teszt mód állapot (séta teszt mód bekapcsolva, érzékelő Day módba kapcsolva):
