ATS1140 Logó Beállítása
ATS8500 programozó szoftver segítségével lehetőség van az ATS1140 érintőképernyős kezelőkön logókat állítani. Beállítható a logó, tétlen logó és funkciógombokhoz is rendelhetünk képeket.
Logó: a bal felső sarokban látható. Alapértelmezetten Aritech logó.
Tétlen logó: akkor jelenik meg, amikor a kezelő tétlen módba lép (beállítástól függően, bizonyos felhasználói inaktivitási időszak után).
Funkciógombok: az ATS1140 kezelőn beállíthatunk 4 db funkciógombot (F1, F2, F3, F4), tetszőleges funkciókkal. Ezekhez képet is rendelhetünk.
Logó

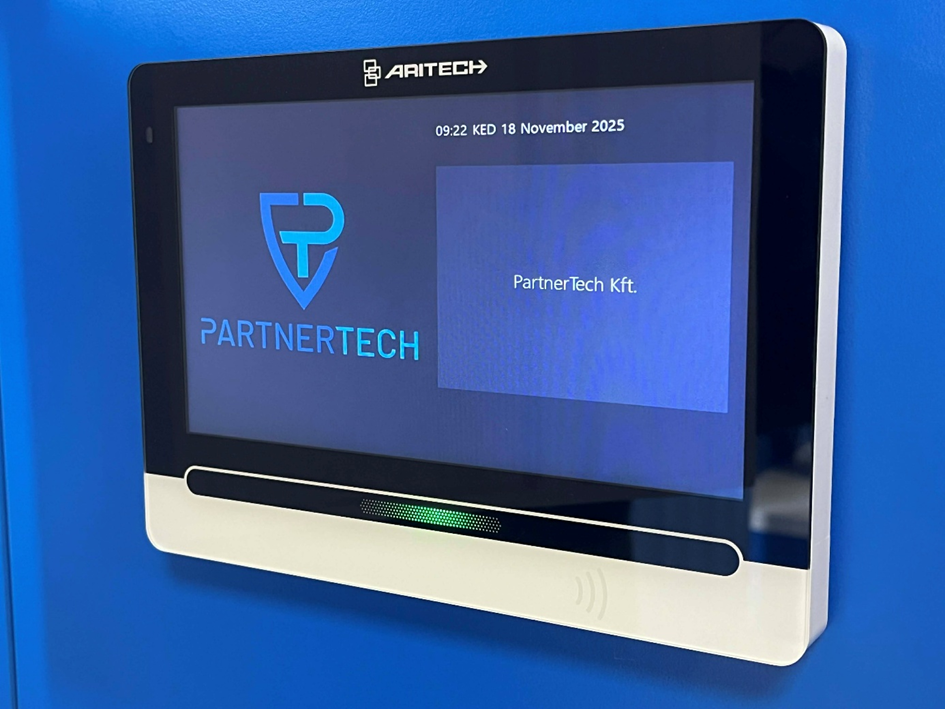

Tétlen logó

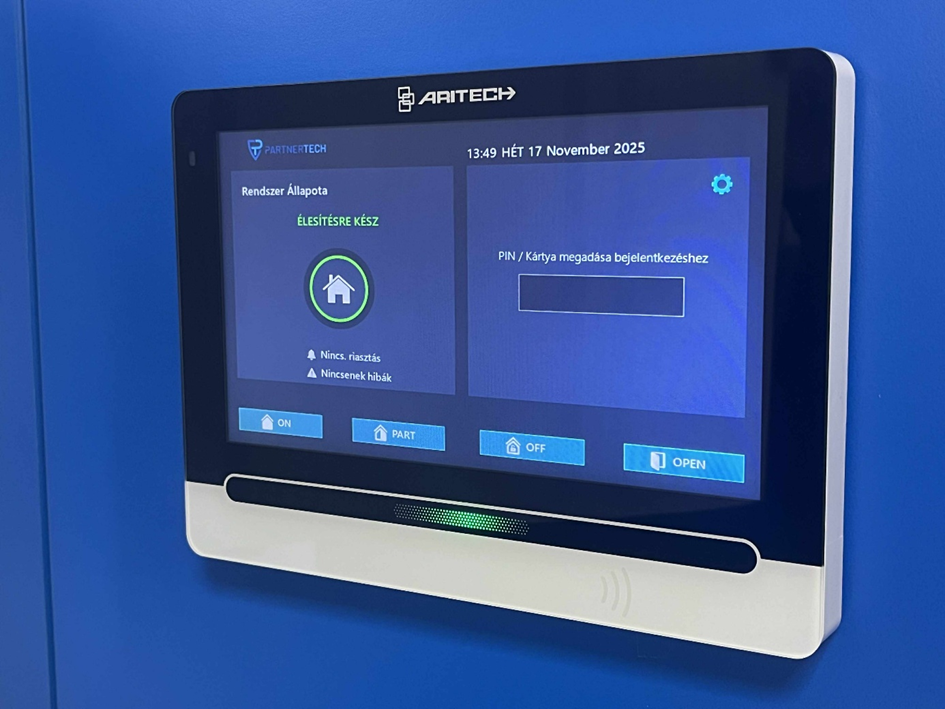

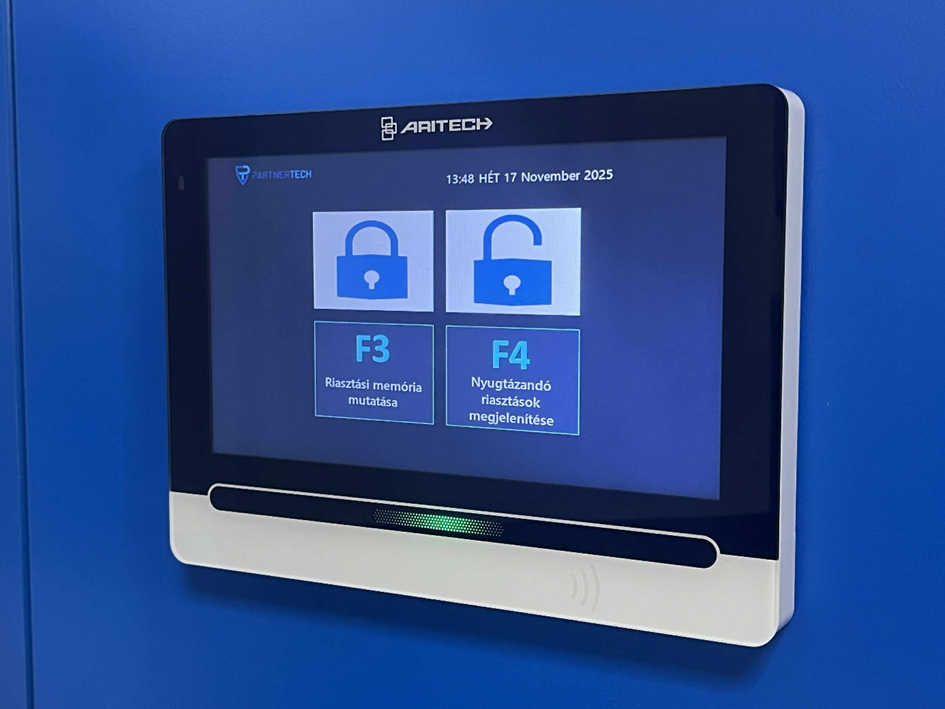

Funkciógombok
Érdemes a képeket előkészíteni a művelethez, hogy azok megfelelően jelenjenek meg a kezelőn. Felhasználástól függően más méretarányúra kell a képeket formázni, valamint logónak, tétlen logónak háttér nélküli képet ideális választani.

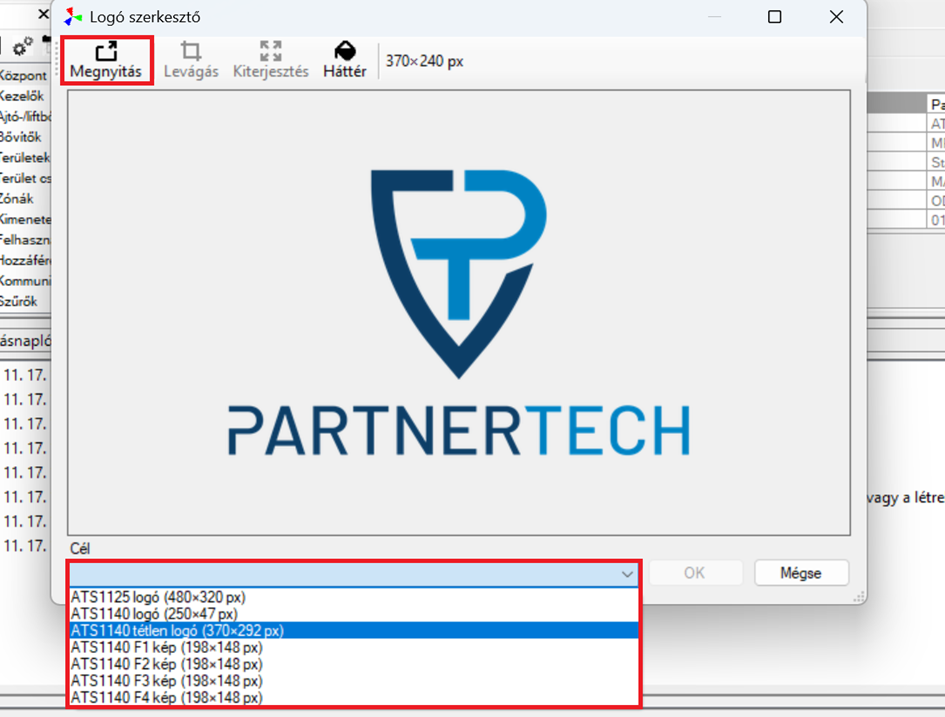

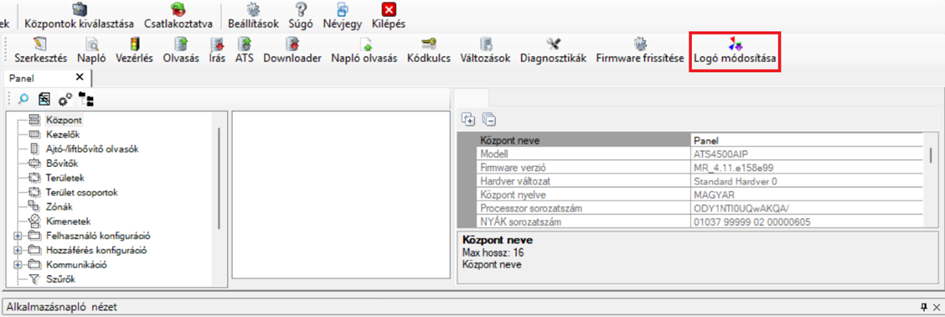

A szoftverben a Logó módosítása menüpontot kell megnyitni. Itt a Megnyitás gombra kattintva tudunk egy képet választani, amit logóként (vagy funkciógomb képként) szeretnénk használni.

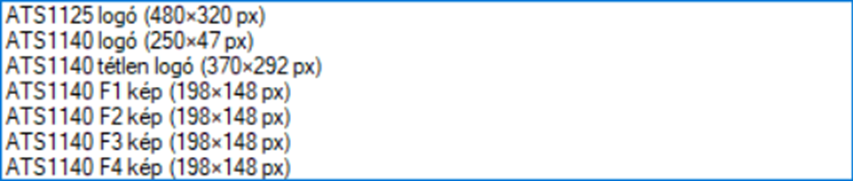

Miután betöltöttük a kívánt képet, ki kell választanunk, hogy mire szeretnénk azt használni: logó, tétlen logó, vagy funkciógomb kép. Ha kiválasztottuk, akkor a Kiterjesztés gombra kell kattintani (erre a logó és tétlen logó esetében van szükség). Ezután megnyomhatjuk az OK gombot, ekkor elindul egy frissítés.

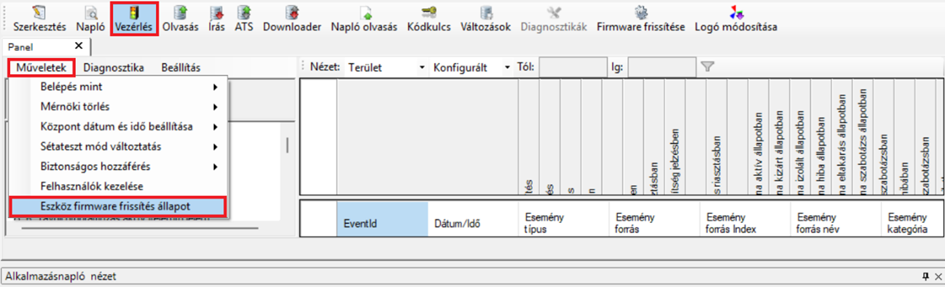

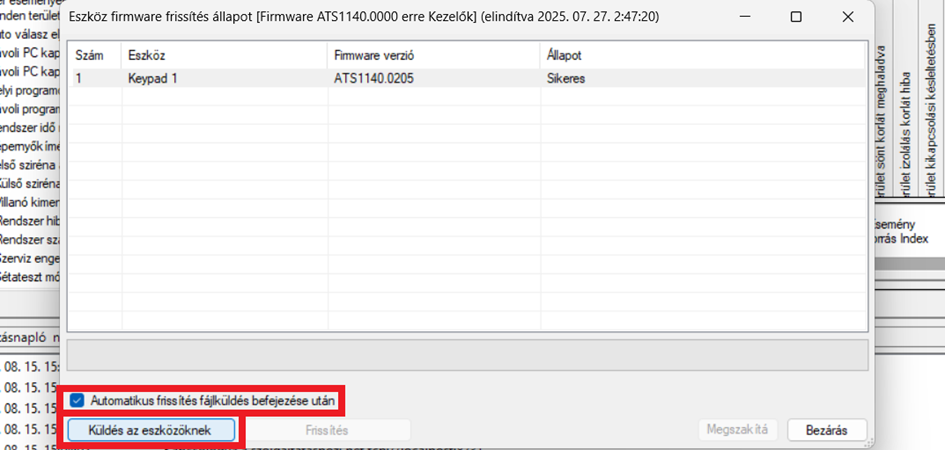

Ha a kép beállítását elvégeztük és a frissítés végbement, menjünk a Vezérlés menüpontba, ahol Műveletek à Eszköz firmware frissítés állapot à Küldés az eszközöknek (Automatikus frissítés fájlküldés befejezése után legyen bepipálva) opciót végezzük el. Ez eltarthat néhány percig. Minden feltölteni kívánt képnél külön, egyesével szükséges ezt elvégezni. Tehát, ha szeretnénk beállítani például egy logót és egy tétlen logót, akkor először az egyiknél fel kell tölteni a képet, majd a Vezérlés menüpontban szükséges lépéseket elvégezni, és aztán ugyanezeket megtenni a másik esetében is.
A küldés befejezése után a kezelő automatikusan beállítja a rá küldött képeket, viszont fontos, a tétlen logó esetében a következő opció engedélyezve kell legyen a kezelő menüjében: Beállítások à Kijelző beállítások à Tétlen képernyő à Logo.
Fontos megjegyezni, hogy egy központon egy logót és tétlen logót lehet beállítani, a kezelők számától függetlenül, tehát az összes kezelőn ugyanaz a logó és tétlen logó fog megjelenni, ez igaz a funkciógombok képeire is. Valamint, vagy tétlen logó, vagy funkciógombok jelennek meg, a kettő egyszerre nem fog (ahogy ez a képeken is látható). Beállítás függvénye, hogy melyik lesz látható. Ezáltal, csak ahhoz töltsünk fel képet, amelyiket használni szeretnénk.
Logók és képek visszaállítása gyári alapbeállításra: a kezelőn tudjuk megtenni, az alábbi lehetőségekre kattintva: Beállítások à Kijelző beállítások à Egyedi képek à Tétlen logo visszaállítása / Kis logo visszaállítása / Fx Gomb visszaállítás.
