NC-DBR-W relés aljzat bekötése ATS behatolásjelző központokba
A bekötési rajz alapján szükségünk lesz két darab 4.7K ellenállásra a zóna lezárás miatt, illetve a kimenet (resetelő tápellátás) lezárásához is szükségünk lesz egy darab 1K ellenállásra.

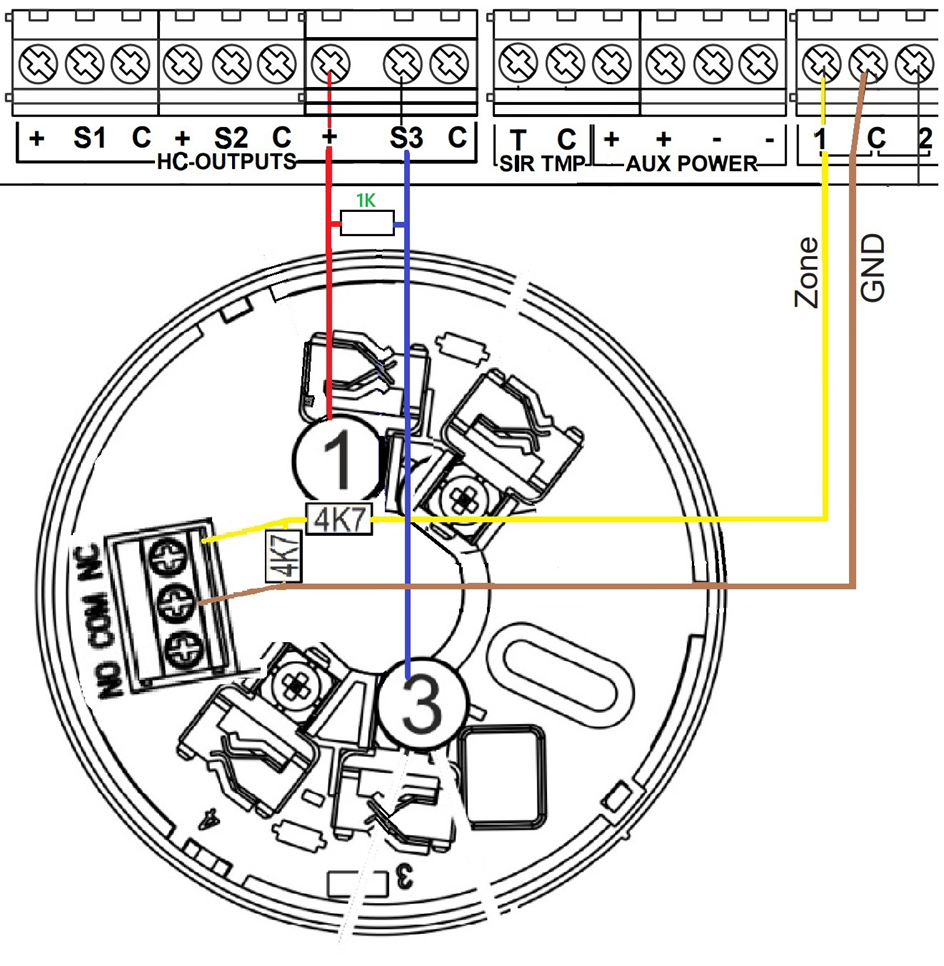

NC-DBR-W és ATS3500A-IP-MM bekötése
Az érzékelő riasztás jelzése után az érzékelő tápellátását resetelni kell, hogy visszaálljon normál működési módba. Ezért kötjük az érzékelő tápellátását egy olyan kimenetre, aminek a működését tudjuk programozni. A programozás menete a következő:
Programozás ATS8500 programozói szoftverben:

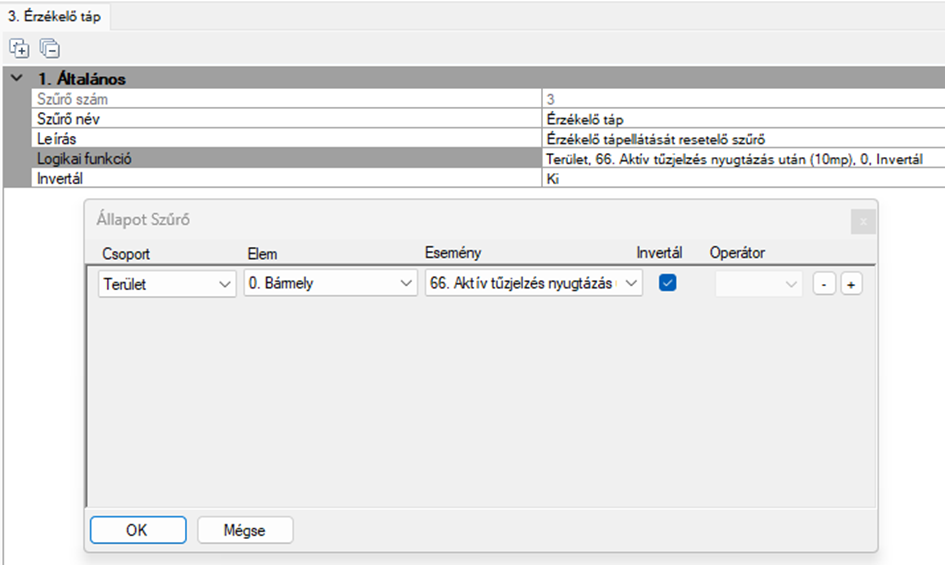

- Hozzunk létre egy szűrőt az alábbi logikai funkcióval:

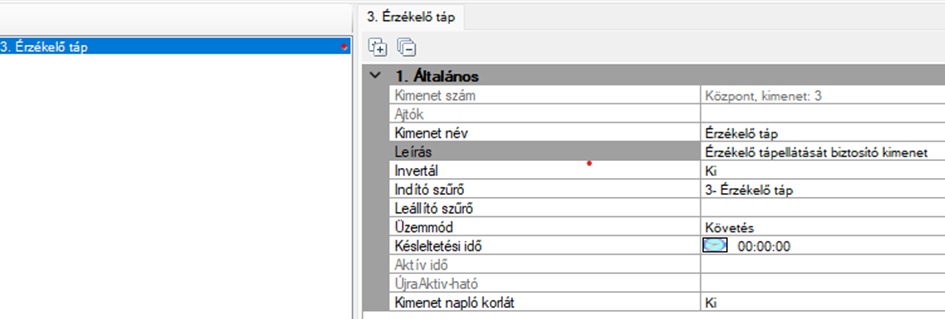

- Ezt a szűrőt rendeljük hozzá ahhoz a kimenethez, amelyről az érzékelő számára a tápellátást biztosítjuk:
A fent létrehozott szűrő használatával érjük el azt, hogy a riasztás törlése után az adott tápellátás kimenet 10 másodpercre inaktív állapotba kerüljön, visszaállítva az érzékelőt normál működési állapotba.
