ATS1201E / ATS1204E bővítő sziréna kimenet programozás

•  Az ATS120xE bővítők sziréna kimenete a 16-os számú kimenet. Függetlenül attól, hogy milyen címet foglal el a buszon a bővítő, mindig az adott bővítő 16-os kimenetét kell hozzáadni a kimenetekhez.

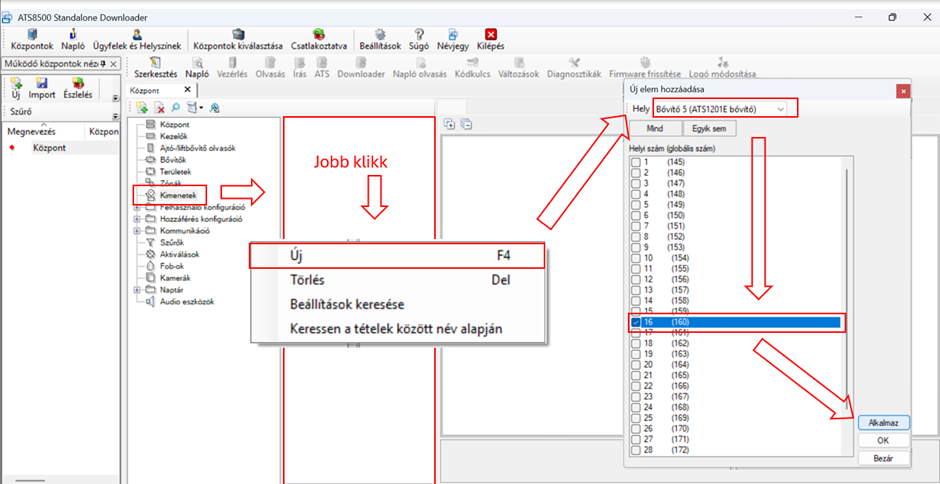

      Kimenet felvétele:

1. Kimenetek menü
2. Jobb klikk / Új
3. A Hely legördülő listájában válaszuk ki a megfelelő című bővítőt
4. Pipáljuk ki a 16-os (Helyi számot), majd kattintsunk az Alkalmaz gombra

• Hozzuk létre kimenet indító szűrőjét, vagy használjuk az alapméretezett „1.Internal Siren” szűrőt.

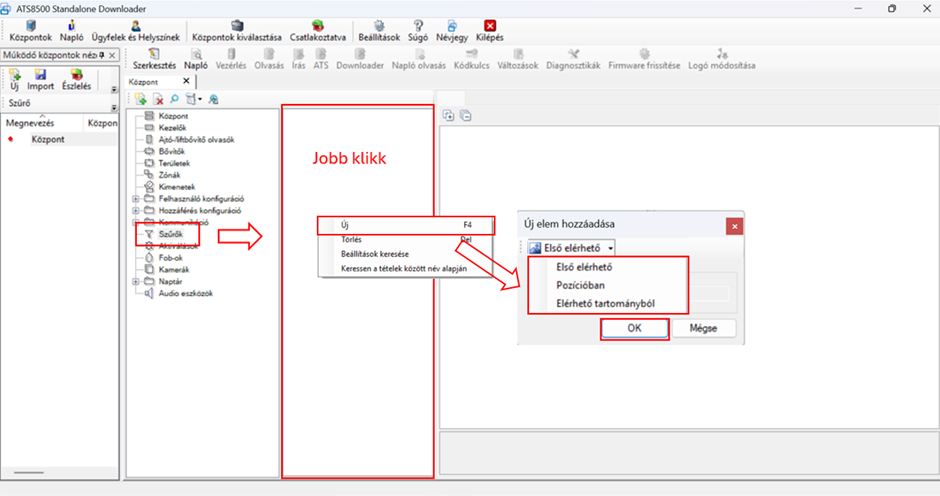

      Szűrő létrehozás:

1. Szűrők menü
2. Jobb klikk / Új
3. Válasszuk ki, hogy melyik pozícióban hozza létre az új szűrőt (alapesetben az első elérhető pozícióban hozza létre), majd OK gomb

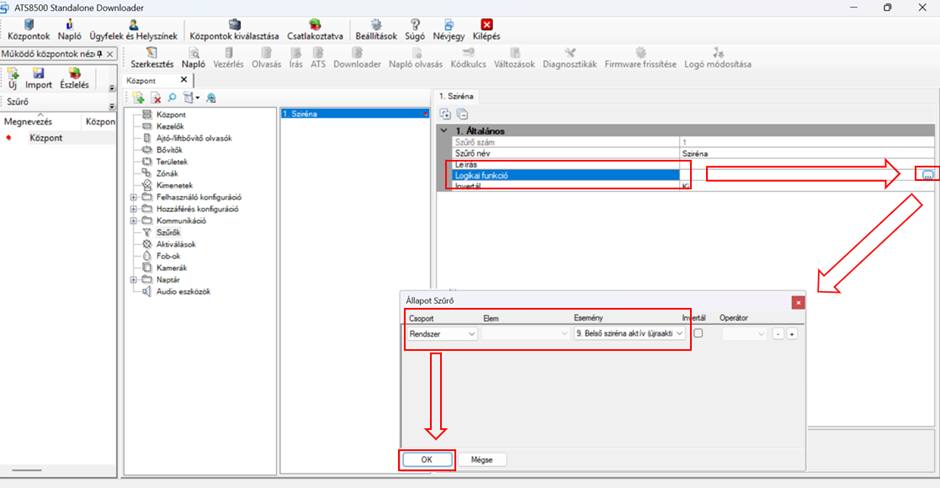

4. Nyissuk meg a logikai funkciók menüt
5. A Csoport oszlopnál válasszuk a Rendszer elemet
6. Az Esemény oszlopnál válaszuk a 9. Belső sziréna aktív elemet, majd nyomjunk az OK gombra



• Rendeljük hozzá a bővítő 16-os kimenetéhez indító szűrőnek a létrehozott szűrőt.

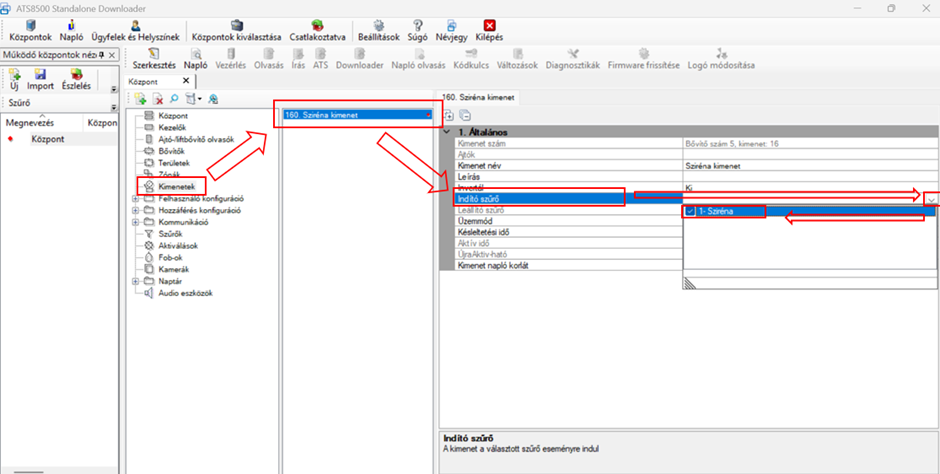

  Indító szűrő hozzárendelése kimenethez:

  1. Kimenetek menü
  2. Kattintsunk a már korábban létrehozott 16-os bővítő kimenetre
  3. Indító szűrő sor legördülő listájában válasszuk ki a létrehozott szűrőt vagy alapméretezett 1. Internal siren szűrőt.



• Utolsó lépésként ne felejtsük el az Írás gombbal a központra is feltölteni a változtatásokat.

• ATS Advanced rendszerek fizikai bekötésével és programozásával kapcsolatban további információk érhetőek el online oktatásunk elvégzésével (partnertech.hu bejelentkezést követően/Aktuális/Tanfolyamok).
