AS52x sorozatú szirénák bekötése ATS rendszerek esetén

Javasolt bekötés ATS Advisor Advanced x500 központok esetén

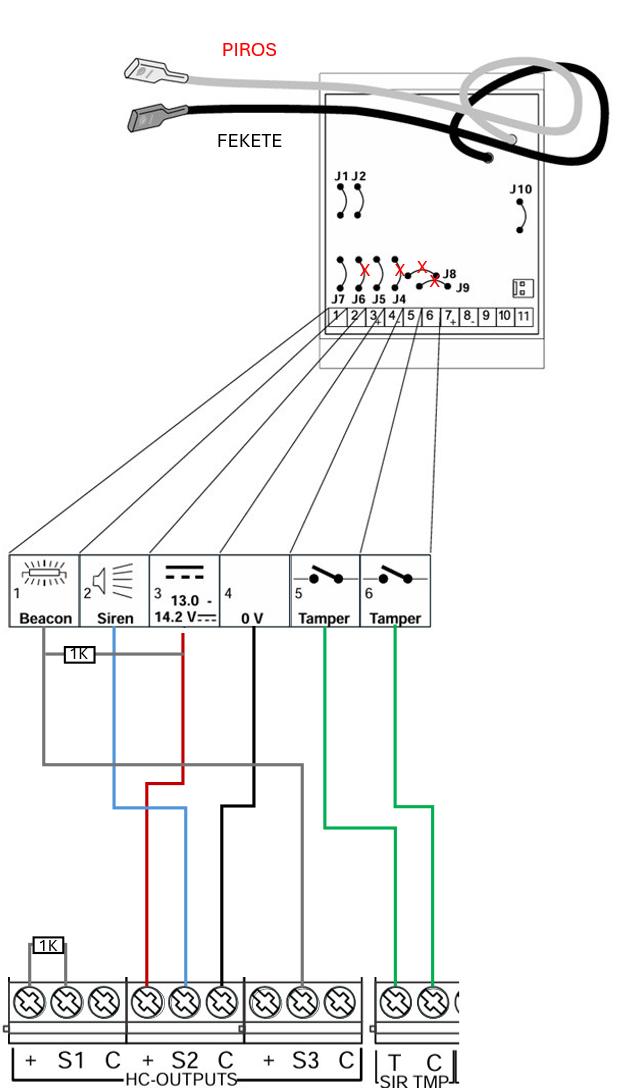

Amennyiben ATS Advisor Advanced x500 sorozatú központra szeretnénk bekötni a szirénát, akkor az alábbi ábra szerinti bekötést tudjuk használni. Ebben a bekötési módban a sziréna szabotázsához a beépített 4,7KΩ ellenállást használjuk.

ATS Advisor Advanced x500 sorozatú központoknál az S1 / S2 / S3 kimenetek nagyáramú kimenetek, amik 1A-el terhelhetők, míg az S3 / S4 kimenetek maximum 50mA-el. Az S1 / S2 kimenetek esetén mindenképp szükséges egy 1KΩ lezáró ellenállást használni a sziréna felügyelete miatt, ezeket az S1 / + illetve az S2 / + pontok közé kell betenni. Az S3 kimenet alapból nem felügyelt, de szükség esetén a konfigurációban ez módosítható.

Az ATS Advanced központon, illetve a segédtápos bővítőegységeken a felügyelt kimenet S1 / S2 / S- és az mellettük lévő táp+ / S+ sorkapcsok között nyugalmi állapotban van egy 1 - 1,5V-os figyelő feszültség, amivel az 1kΩ ellenállást felügyeli, majd a kimenet aktiválásakor az S1 / S2 / S- kimenet átkapcsol 0V-ra, így valósítva meg egy negatív indításos sziréna kapcsolást.

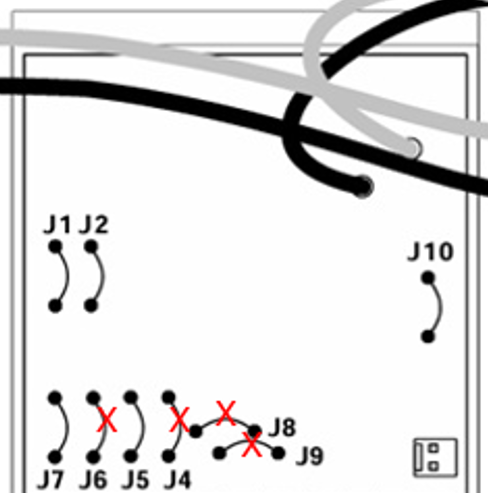

Az elvágható átkötésekkel elérhető beállítások

Az ATS Advanced központokhoz ajánlott beállításokat kékkel kiemeltük.

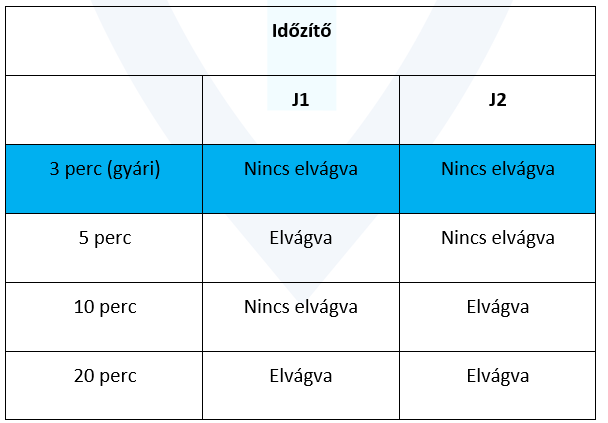

Időzítés beállítása a J1 és J2 jumperek segítségével valósítható meg, így a sziréna a beállított idő után mindenképpen le fog állni magától még akkor is, ha az indító jel aktív.

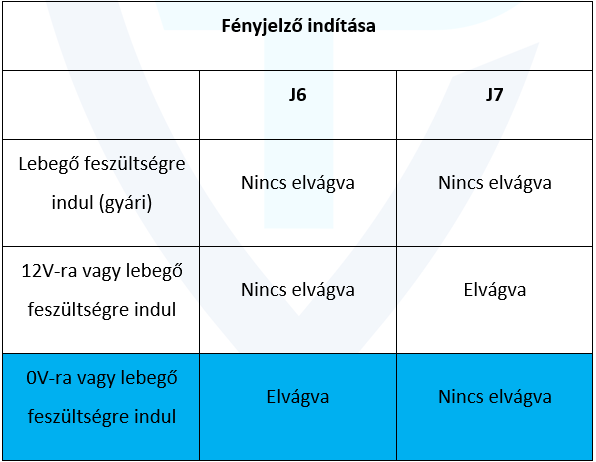

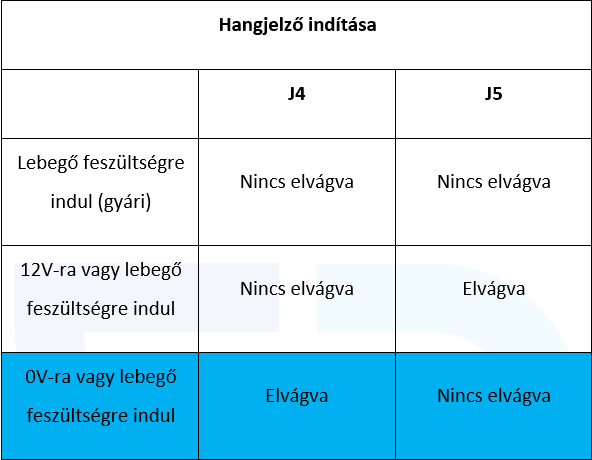

Hang, illetve a fényjelző indításának módja jumperekkel meghatározható, hogy milyen feszültségszintekkel lehessen aktiválni a hangjelzőt vagy a fényjelzőt.







Szabotázskapcsoló beállítása

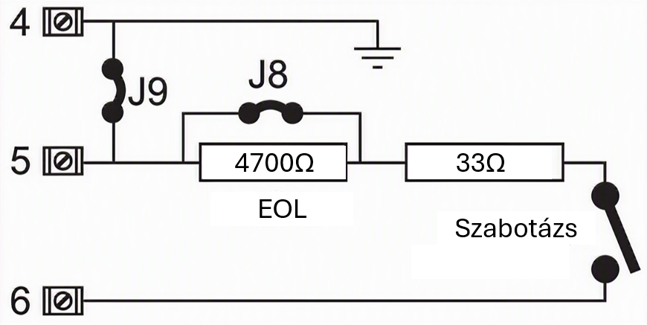

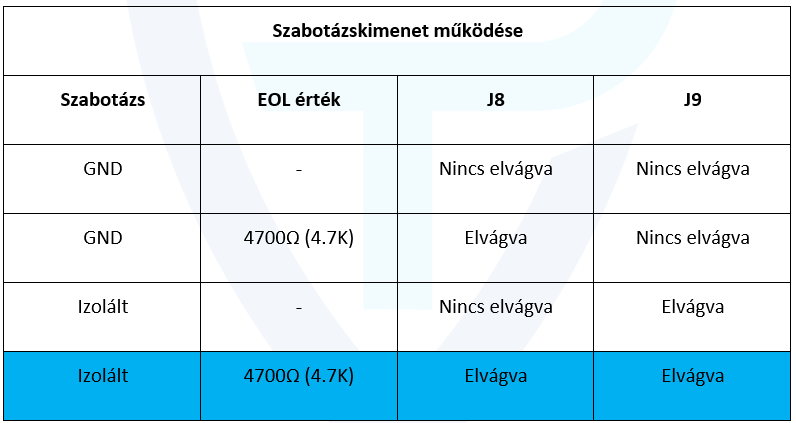

A J8 és a J9 jumperek segítségével beállítható, hogy a szabotázs kimenet milyen módon működjön, és használjuk-e a beépített 4,7 kΩ ellenállást.

Az első két beállítással lehetőség van arra, hogy szabotázs esetén a 6. sorkapocsra egy 0V (GND) kerüljön átkapcsolásra, így megoldható, hogy a szabotázs zónát csak egy vezetékkel kössük be a behatolásjelző rendszerbe. A tisztább és átláthatóbb bekötés miatt viszont célszerűbb az izolált módokat használni.
