Biztonságos csatorna kulcs visszaállítása

Az ATS Advanced x500 központok és a CDC4(EN) ajtóvezérlők az újabb eszközökkel egy AES128 bites titkosítással ellátott protokollon kommunikálnak. Ez a titkosított kommunikáció automatikusan bekapcsolásra kerül, ha az adott eszköz támogatja, és ezt nem is lehet kikapcsolni.

A kommunikációhoz szükséges egy titkosítási kulcs, amit az eszközök automatikusan megbeszélnek egymással, és ezt a kulcsot eltárolják. Ha ezek a kulcsok nem azonosak, akkor a kommunikáció nem lehetséges, és az eszközök offline állapotot mutatnak (LCD kezelőn System Fault felirat jelenik meg). Ilyen esetben az egyik vagy mindkét eszközön alaphelyzetbe kell állítani a titkosítási kulcsot, hogy újra tudják kezdeményezni a kommunikációt.

Jelenleg a következő eszközök képesek az RS485 buszvonalon AES128 bites titkosítással védett kommunikációra.

• ATS1136 – Kezelőegység LCD kijelzővel és Mifare DesFire EV2 olvasóval
• ATS1140 – Kezelőegység LCD kijelzővel és Mifare DesFire EV2 olvasóval
• ATS118X(M) – Mifare DesFire EV2 kártyaolvasók
• CDC4(-EN) – Ajtóvezérlők



Mikor lehet szükség a titkosítási kulcs alaphelyzetbe állítására?

• Központ vagy ajtóvezérlő cseréje esetén, ha ahhoz titkosított kommunikációt használó eszközök csatlakoztak, vagy a buszvonalra egy olyan eszközt csatlakoztat, mely előzőleg másik központon ajtóvezérlőn, vagy másik buszvonalon volt.
• Egy buszeszközt (bővítő / kezelő / olvasó) egy új, azonos típusúra cserélünk

A titkosítási kulcs visszaállítása jellemzően mind a központon / ajtóvezérlőn, mind pedig a buszeszközön is valamilyen műveletet igényel.

ATS1136 kezelőegységek

ATS1136, ha az 1-es címre van beállítva

Amennyiben az 1-es címre állított ATS1136 kezelő nem kommunikál a központtal akkor annak oka lehet, hogy nem megfelelő a titkosítási kulcs. Ha nincs több kezelőegység a rendszerben, akkor nem tudunk belépni a menübe sem, hogy onnan végezzük el a titkosítási kulcs alaphelyzetbe állítását ezért a következő lépések szükségesek:

1. Áramtalanítsuk a központot
2. Zárjuk rövidre a T1 jumpert
3. Helyezzük ismét táp alá a központot
4. Ekkor a kommunikációs kulcs alaphelyzetbe áll, és megjelenik „Loading please wait”(Betöltés kérem várjon) felirat a kezelőegységen.

Ezzel a módszerrel a RAS1 beállításai, valamint a telepítői kód is alaphelyzetbe áll az újraindítástól számított 3 percig.

Egyéb címen lévő ATS1136 kezelőegységek

Amennyiben az ATS1136 kezelőegység nem az 1-es címre van beállítva, akkor a kezelőegységen a menüből tudjuk visszaállítani a biztonsági kulcsot. Ennek lépései a következők:

1. Lépjen be telepítői kóddal a kezelőegységen a menübe
2. Lépjen a 2. Buszeszközök / 2. KEZ/BŐV mód. / 1. Kezelők menübe, válassza ki a szükséges kezelőt majd „Enter”
3. Válassza 6. Kom. Kulcs.V. lehetőséget a kommunikációs kulcs visszaállításához

ATS118x olvasók

Az ATS118X sorozatú olvasóknál a kommunikációs kulcs visszaállításához az ATS1482 címzőkártyát kell használni, attól függetlenül, hogy az olvasók a központhoz vagy a CDC4 vezérlőhöz csatlakoznak. A visszaállításhoz az szükséges, hogy az olvasók ne kommunikáljanak a központtal, vagy az ajtóvezérlővel.

Kulcs visszaállítása a központ fő buszvonalán lévő olvasón

1. Szakítsa meg az RS485 buszvonal kommunikációját a vezérlő / központ és az olvasó között a D+ / D- vezetékek kikötésével, vagy tiltsa le a kommunikációt a kezelőegyégről (lásd lentebb)
2. Várja meg míg az olvasó összes led-je villogni kezd (így jelzi, hogy megszakadt a kommunikáció)
3. Tartsa oda az ATS1482 címzőkártyát az olvasóhoz, amire az olvasó 1x sípol, majd 3x visszasípolja a beállított címet és újraindul
4. Miután az olvasó újraindul csatlakoztassa újra a D+ / D- adatvezetéket, vagy ha kezelőről tiltotta le a kommunikációt engedélyezze onnan.
5. Lépjen a 2. Buszeszközök / 2. KEZ/BŐV mód. / 1. Kezelők menübe, válassza ki a szükséges kezelőt majd „Enter” Válassza 6. Kom. Kulcs.V. lehetőséget a kommunikációs kulcs visszaállításához

Olvasó lekérdezésének, kommunikációjának tiltása kezelőegységről

Amennyiben az olvasó közvetlenül a központra csatlakozik, akkor lehetőség van a menüből letiltani a kommunikációt az olvasó és a központ között. Fontos, hogy ez az eljárás CDC4 vezérlők esetén nem lehetséges.

1. Lépjen be a kezelőegységen a menübe telepítői kóddal.
2. Lépjen az 1. Szerviz menüpontba
3. Válassza az 5. Konfig. Kártya lehetőséget, és nyomjon „Entert”, ezáltal engedélyezi a Konfig kártya használatát. Ezzel maximum 30 percre leállítja a központ a kommunikációt az ATS1180 / ATS1136 kezelőegységekkel, így a buszvonal kikötése nélkül van lehetőség a kulcs visszaállítására.
4. Várjunk, amíg az olvasó LED-ek elkezdenek villogni
5. Tartsa oda az ATS1482 címzőkártyát az olvasóhoz, amire az olvasó 1x sípol, majd 3x visszasípolja a beállított címet és újraindul
6. Lépjünk vissza az 1. Szerviz / 5. Konfig kártya menüpontba és tiltsuk le. Ezzel újraindul a kommunikáció az ATS1180 / ATS1136 olvasók között.

ATS118x olvasók titkosítási kulcsának visszaállítása CDC4(EN) ajtóvezérlő esetén

1. Olvassuk ki a konfigurációt ATS8500 szoftverrel
2. Szüntessük meg a kommunikációt az olvasó és a vezérlő között
   1. Csatlakoztassuk le a D+/D- adatvezetéket az olvasóról vagy

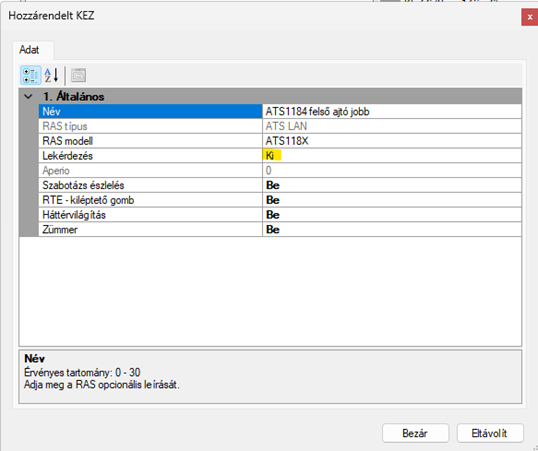

   2. Vagy lépjünk az ATS8500 szoftverben a Bővítők / az olvasót tartalmazó bővítő / Hozzárendelt KEZ / az adott című olvasó beállításaira A lekérdezés lehetőséget állítsuk „Ki” értékre, és írjuk rá a módosítást a központra / ajtóvezérlőre
3. Tartsa oda az ATS1482 címzőkártyát az olvasóhoz, amire az olvasó 1x sípol, majd 3x visszasípolja a beállított címet és újraindul.
4. Csatlakoztassuk újra a D+/D- adatvezetéket vagy állítsuk Be opcióra az olvasónál a lekérdezés lehetőséget és írjuk rá a módosítást a vezérlőre.

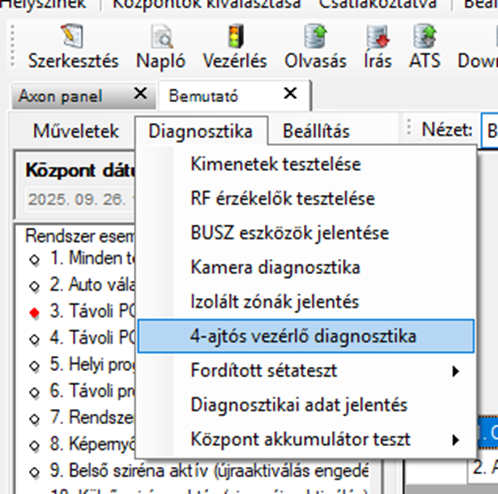

5. Az ATS8500 szoftverben a Vezérlés nézet / Diagnosztika / 4-Ajtós vezérlő diagnosztika menüben válasszuk ki az adott CDC vezérlőn lévő olvasót majd jobb egérgomb és Komm. Kulcs v. opcióval reseteljük a titkosítási kulcsot a vezérlőben is.

CDC4(EN) ajtóvezérlők

A CDC4(EN) vezérlők is biztonságos csatornán kommunikálnak a központtal. A kommunikációs kulcsot az alábbi művelettel tudjuk alaphelyzetbe állítani:

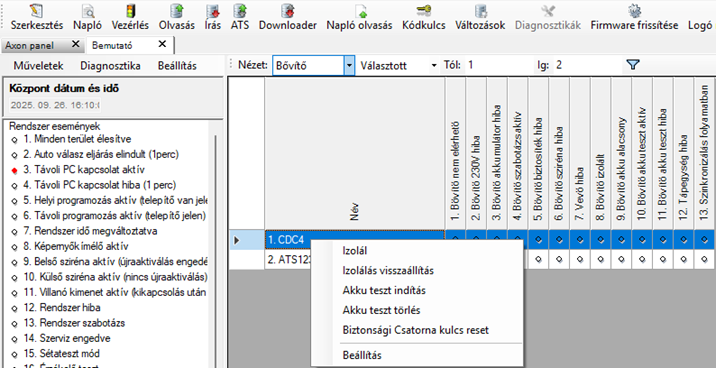

1. ATS8500 szoftverben lépjünk a Vezérlés nézetbe, majd a bővítőkhöz és az adott CDC4 vezérlőre jobb egérgomb, majd Biztonságos csatorna kulcs reset.

ATS1140

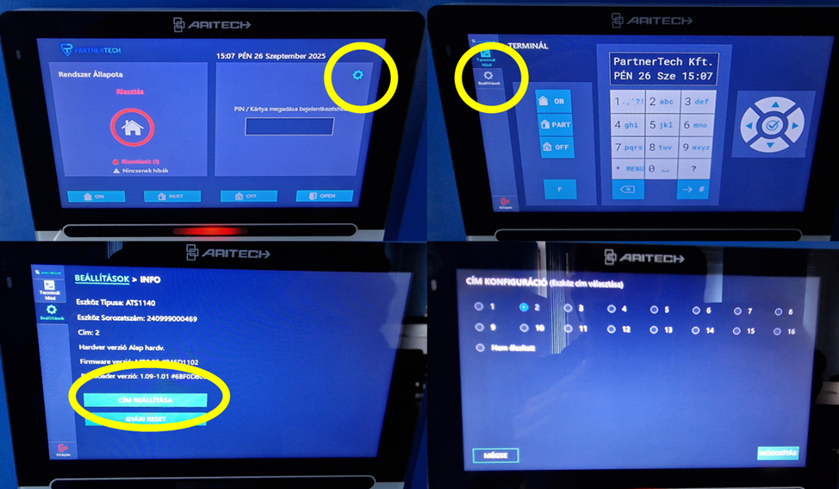

AZ ATS1140 kezelőegységek esetében a biztonságos csatorna titkosítási kulcsának visszaállításához, a kezelő címét kell újra megadni. EZ lehet akár ugyanaz a cím is amire már be van állítva.

1. Áramtalanítsuk a kezelőegységet, majd adjuk rá újra a tápot.
2. Ilyenkor 1 percünk van, hogy a kezelő beállításaiba belépjünk és beállítsuk újra a címet.
• Jobb felül fogaskerék ikon / Beállítások / Cím beállítása menüpont
•
3. Lépjen a 2. Buszeszközök / 2. KEZ/BŐV mód. / 1. Kezelők menübe, lépjen az adott kezelőhöz majd „Enter” és válassza 6. Kom. Kulcs.V. lehetőséget a kommunikációs kulcs visszaállításához

Biztonságos csatorna kulcs visszaállítás ATS8500 szoftverből

Bizonyos régebbi firmware verziójú eszközök esetén lehetőség volt arra, hogy az ATS8500 szoftver vezérlés menüjéből állítsuk alaphelyzetbe a titkosítási kulcsot.

Ehhez csatlakozzunk a központhoz majd lépjünk be a vezérlés nézetbe.

Itt két helyen érhető el ez a lehetőség:

• A bővítőket kiválasztva, majd az adott bővítőre jobb egérgombbal kattintva a legördülő menüben lesz lehetőségünk a kulcs visszaállításra

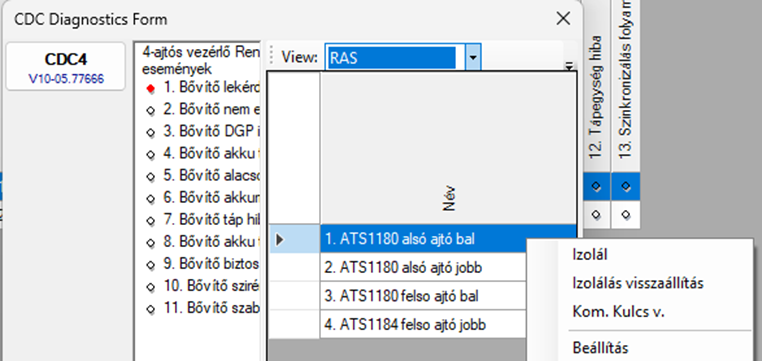

• A vezérlésen belül a diagnosztika / 4 Ajtós vezérlő diagnosztika menüt megnyitva, majd azon belül az olvasókat mutató nézetben lesz lehetőségünk egy adott címen lévő eszköz kulcsának visszaállítására.
